防火電纜分類、標準、阻燃等級劃分詳細說明

發布于：2021-12-21　來源：來源網絡　點擊：1301

防火電纜一直是電纜行業里面非常熱門的產品類型，電纜寶為各位行業同仁分享下防火電纜阻燃等級劃分以及相關標準。

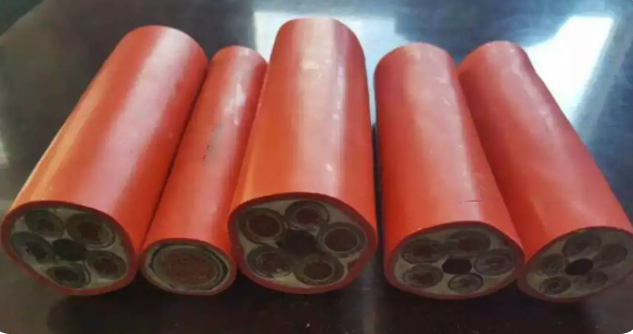

防火電纜，即在規定試驗條件下，試樣被燃燒，在撤去試驗火源后，火焰的蔓延僅在限定范圍內，殘焰或殘灼在限定時間內能自行熄滅的電纜，在火災情況下有可能被燒壞而不能運行，但可阻止火勢的蔓延。通俗地講，電線萬一失火，能夠把燃燒限制在局部范圍內，不產生蔓延，保住其他的各種設備，避免造成更大的損失。目前，電纜行業習慣將阻燃（ Fire Retardant）、無鹵低煙（Low Smoke Halogen Free ，LSOH ）或低鹵低煙（Low Smoke Fume ，LSF ）、耐火（Fire Resistant）等具有一定防火性能的電纜統稱為防火電纜。那么這四類防火電纜有什么區別呢？我們先來簡單了解下。

一、防火電纜分類

阻燃電纜（Flame Retardant）

阻燃電纜的特點是延緩火焰沿著電纜蔓延使火災不致擴大。由于其成本較低，因此是防火電纜中大量采用的電纜品種。無論是單根線纜還是成束敷設的條件下，電纜被燃燒時能將火焰的蔓延控制在一定范圍內，因此可以避免因電纜著火延燃而造成的重大災害，從而提高電纜線路的防火水平。

無鹵低煙阻燃電纜（LSOH ）

無鹵低煙電纜的特點是不僅具有優良的阻燃性能，而且構成低煙無鹵電纜的材料不含鹵素，燃燒時的腐蝕性和毒性較低，產生極少量的煙霧，從而減少了對人體、儀器及設備的損害，有利于發生火災時的及時救援。無鹵低煙阻燃電纜雖然具有優良阻燃性、耐腐蝕性及低煙濃度，但其機械和電氣性能比普通電纜稍差。

低鹵低煙阻燃電纜（LSF ）

低鹵低煙阻燃電纜的氯化氫釋放量和煙濃度指標介于阻燃電纜與無鹵低煙阻燃電纜之間。低鹵（ Low Halogen）電纜的材料中亦會含有鹵素，但含量較低。這種電纜的特點是不僅具備阻燃性能，而且在燃燒時釋放的煙量較少，氯化氫釋放量較低。這種低鹵低煙阻燃電纜一般以聚氯乙烯（PVC ）為基材，再配以高效阻燃劑、HCL 吸收劑及抑煙劑加工而成。因此這種阻燃材料顯著改善了普通阻燃聚氯乙烯料的燃燒性能。

耐火電纜（Fire Resistant）

耐火電纜是在火焰燃燒情況下能保持一定時間的正常運行，可保持線路的完整性（ Circuit Intergrity）。耐火阻燃電纜燃燒時產生的酸氣煙霧量少，耐火阻燃性能大大提高，特別是在燃燒時，伴隨著水噴淋和機械打擊震動的情況下，電纜仍可保持線路完整運行。

二、阻燃電纜和耐火電纜的區別

一般人很容易混淆阻燃電纜和耐火電纜的概念，雖然阻燃電纜有許多較適用于化工企業的優點，如低鹵、低煙阻燃等，但在一般情況下，耐火電纜可以取代阻燃電纜，而阻燃電纜不能取代耐火電纜。

兩者原理有所不同，含鹵電纜阻燃原理是靠鹵素的阻燃效應，無鹵電纜阻燃原理是靠析出水降低溫度來熄滅火焙.耐火電纜是靠耐火層中云母材料的耐火、耐熱的特性，保證電纜在火災時也工作正常。

兩者結構和材料不同，阻燃電纜的基本結構是：絕緣層采用阻燃材料;護套及外護層采用阻燃材料;包帶和填充采用阻燃材料。

而耐火電纜通常是在導體與絕緣層之間再加1個耐火層，所以從理論上講可以在阻燃電纜的結構中加上耐火層，就形成了既阻燃又耐火的電纜，但實際并沒有這個必要。因為耐火電纜的耐火層，通常采用多層云母帶直接繞包在導線上.它可耐長時間的燃燒，即使施加火焰處的高聚物被燒毀，也能夠保證線路正常運行。

電纜涉及火災安全的主要技術指標是 CO 2電纜的阻燃性、煙霧的密度和氣體的有毒性。基于以上因素制定的電纜阻燃標準體系包括有IEC標準、UL標準等，我們一起來了解下其中都包含哪些重要的等級規定。

三、防火電纜相關標準

1、防火電纜IEC標準

為了評定線纜的阻燃性能優劣，國際電工委員會分別制定了 IEC60332-1、IEC60332-2和IEC60332-3三個IEC標準。IEC60332-1和IEC60332-2分別用來評定單根線纜按傾斜和垂直布放時的阻燃能力（國內對應GB12666.3和GB12666.4標準）。IEC60332-3（國內對應GB12666.5-90）用來評定成束線纜垂直燃燒時的阻燃能力。相比之下成束線纜垂直燃燒時在阻燃能力的要求上要高的多。

IEC60332-1/BS4066-1阻燃等級（單根電線或電纜垂直燃燒測試 Flame Test On Single Vertical Insulated Wires/Cables）

這是單根電纜的阻燃標準。試驗規定，一根 60cm 長的試樣垂直固定在前壁開通的金屬箱內，火焰長度175mm 的丙烷燃燒器從距試樣的上部固定端450mm 的位置上火焰錐與電纜以45度角接觸，如果試樣燃燒損壞部分距離固定端下部不超過50mm ，測試通過。

IEC60332-3/BS4066-3阻燃等級（成束電線或電纜垂直燃燒測試 Flame Test On BunchedWires/Cables）

這是成束電纜的阻燃標準。試驗規定，成束 3.5m 長的電纜試樣用鐵絲固定在梯形測試架上，試樣數量按不同分類所要求的非金屬物料決定。試樣垂直掛在燃燒爐背壁上，空氣通過底板上的進氣口引入燃燒爐。丙烷平面燃燒器以750℃的火焰與試樣接觸，試樣在強制吹風（氣流排放5m3/分鐘，風速0.9m/秒）的情況下，必須在垂直燃燒20分鐘內燃不起來，電纜在火焰蔓延2.5米以內自行熄滅。IEC60332有A 類、B 類、C 類和D 類之分，以評定阻燃性能優劣。

2、防火電纜UL標準

UL列明的任何電纜經過測試驗證若符合某種防火等級，可在電纜印上UL 識別字、防火等級和批準編號。

增壓級-CMP 級（送風燃燒測試/斯泰鈉風道實驗Plenum FlameTest/Steiner TunnelTest）

這是 UL 防火標準中要求最高的電纜（Plenum Cable ），適用安全標準為UL910，實驗規定在裝置的水平風道上敷設多條試樣，用87.9KW 煤氣本生燈（300，000BTU/Hr）燃燒20分鐘。合格標準為火焰不可延伸到距煤氣本生燈火焰前端5英尺以外。光密度的峰值最大為0.5，平均密度值最大為0.15。這種CMP 電纜通常安裝在通風管道或空氣處理設備使用的空氣回流增壓系統中，被加拿大和美國所認可采用。符合UL910標準的FEP/PLENUM材料，阻燃性能要比符合IEC60332-1及IEC60332-3標準的低煙無鹵材料的阻燃性能好，燃燒起來煙的濃度低。

干線級-CMR 級（直立燃燒測試Riser Flame Test）

這是 UL 標準中商用級電纜（Riser Cable ）, 適用安全標準為UL1666。實驗規定在模擬直立軸上敷設多條試樣，用規定的154.5KW 煤氣本生燈（527，500BTU/Hr）30分鐘。合格標準為火焰不可蔓延到12英尺高的房間的上部。干線級電纜沒有煙霧濃度規范，一般用于樓層垂直和水平布線使用。

商用級-CM 級（垂直燃燒測試Vertial Tray Flame Test）

這是 UL 標準中商用級電纜（General Purpose Cable），適用安全標準為UL1581。實驗規定在垂直8英尺高的支架上敷設多條試樣，用規定的20KW 帶狀噴燈燃燒（70，000BTU/Hr）20分鐘。合格標準為火焰不可蔓延到電纜的上端并自行熄滅。UL1581和IEC60332-3C 類似，只是敷設電纜根數不同。商用級電纜沒有煙霧濃度規范，一般僅應用于同一樓層的水平走線，不應用于樓層的垂直布線上。

通用級-CMG 級（垂直燃燒測試Vertial Tray Flame Test）

這是 UL 標準中通用級電纜（General Purpose Cable），適用安全標準為UL1581。商用級和通用級的測試條件類似，同為加拿大和美國認可使用。通用級電纜沒有煙霧濃度規范，一般僅應用于同一樓層的水平走線，不應用于樓層的垂直布線上。

家居級- CMX級（垂直燃燒測試Vertial Wire Flame Test）

這是 UL 標準中家居級電纜（Restricted Cable ），適用安全標準為UL1581，VW-1。實驗規定試樣保持垂直，用試驗用的噴燈燃燒（30，000 TU/Hr）15秒鐘，然后停止15秒鐘，反復5次。合格標準為余火焰不可超過60秒鐘，試樣不可燒損25%以上，墊在底部的外科用棉不可被落下物引燃。UL1581-VW-1和IEC60332-1類似，只是燃燒的時間不同。這種等級也沒有煙霧或毒性規范，僅用于敷設單條電纜的家庭或小型辦公室系統中。這類電纜不應成捆敷設使用，必須套管。煙密度、鹵素含量和毒性等級。

3、防火電纜其他標準

IEC60754-1/BS6425-1鹵素氣體含量的測定（Emission Of Halogens ）

這是 IEC 和BS 標準中針對氯化氫（HCL ）釋放濃度的規范。鹵素含氟（Florine ）、氯（Chlorine ）、溴(Bromine)、碘(Iodine)和放射性易揮發的元素砹(Astatine),成分的毒性很高。實驗規定，燃燒爐預熱到800℃時，把一根內置1.0g 試樣推入爐內，利用氣流排放速率使HCL 溶入水中，再測定水溶液的鹵酸含量。如果電纜材料燃燒時鹵酸（HCL ）釋放量少于5mg/g時，可被稱為無鹵電纜（LSOH ），如果鹵酸（HCL ）釋放量大于5mg/g時而小于15mg/g時，可被稱為低鹵電纜（LSF ）。值得注意的是，IEC60754-1方法不能用來測定HCL 含量小于5 mg/g的材料，即不能判定是否“無鹵”。需要判定是否完全無鹵可采用IEC60754-2方法來測定。

IEC60754-2氣體酸度測量（Corrosivity ）

這是 IEC 標準中針對燃燒氣體腐蝕性的規范，此測試是量度在燃燒時物料所產生的鹵酸氣體酸度。它通過水溶液的PH 值和導電率來測定。實驗規定，燃燒爐預熱到800℃，把一根內置試樣的石英管推入爐內，同時開始記時。在試樣燃燒的前5分鐘，每隔1分鐘測一次PH 值和電傳導性能，接下來的25分鐘每隔5分鐘測一次。一般無鹵電纜材料的PH 值會大于4.3，導電率小于10μs；PH 值越少，即表示物料的鹵酸氣體酸度越高。值得注意的是，當HCL 含量大于2mg/g而小于5mg/g（即符合IEC60754-1的要求時），其水溶液的PH 值亦小于4.3，即不符合IEC60754-2的要求。

IEC 61034-1/ASTM E662煙密度（Emission of Smoke）

這是 IEC 和ASTM 標準中針對煙密度的規范。實驗由一個3m3的立方體和一個帶光源的光度測量系統組成，矩形曹內裝酒精作為燃燒源。一個功率為10-15 m3/分鐘的鼓風機確保煙霧均勻分布在一塊檔風板上防止槽上產生火焰渦流，酒精燃燒時，與光電源相連的記錄儀記下光減弱量。煙密度是以透光率量度，如果能達到60%光傳輸值（Light Transmittance），該電纜材料就達到低煙標準，透光率越高，物料于燃燒時所釋放的煙霧越少。

ISO4589-2/BS2863氧指數（Oxygen Index LOI）

這是 ISO 和BS 標準中針對氧指數的規范。它是指在室溫下，當空氣的含氧量大于此氧指數時，物料便會馬上燃燒。氧指數值越高則表示物料越阻燃。假若某材料的氧指數為21%，即表示此物料處于正常室溫下亦會自動燃燒，在正常室溫下，空氣的含氧量為21%，一般阻燃電纜的氧指數均大于33%。

ISO4589-3/BS2782.1溫度指數（Temperature Index TI）

這是 ISO 和BS 標準中針對溫度指數的規范，材料的氧指數會隨著溫度升高而下降，當氣溫升高而物料的氧指數降至21%時，物料便會自動燃燒，此溫度被稱為溫度指數。例如，煤于室溫下的氧指數為50%，但當溫度升高至150℃，氧指數會降至21%，此材料亦會馬上燃燒，材料的溫度指數便為150℃。一般阻燃電纜溫度指數均大于250℃。

NES713毒性指數（Toxicity Index）

這是英國海軍工程 NES 標準中針對電纜材料燃燒時產生的氣體毒性規范，毒性是指對生物體結構造成破壞或功能紊亂的一種性質，毒性指數是指材料燃燒時所產生的所有氣體的毒性總和表現。實驗規定，燃燒爐預熱到800℃，電纜材料中含有的有毒物質會被分別燃燒，再利用氣流排放速率收集每種有毒氣體，然后通過化學分析計算每種有毒物質的含量，此指數是以數目表示其毒性。毒性指數越大，此物料所釋放氣體的毒性越高。一般無鹵電纜材料的毒性指數均小于5。值得注意的是，低煙無鹵材料燃燒時亦會產生有毒的CO ，如果材料中含有P 、N 、S ，則生成的有毒氣體更多，因此無鹵電纜不可稱為無毒電纜，應稱為低毒電纜。CM 、CMR 和CMP 電纜由于需要通過嚴格的UL 防火標準，采用的電纜材料多含鹵素，CM 和CMR 電纜一般以聚氯乙烯（PVC ）為基材，而PVC 材料含氯；CMP 電纜一般以特氟瓏聚四氟乙烯（FEP ）為基材，而FEP 材料含氟。此類含鹵線纜產生的氣體毒性均較無鹵電纜大數倍，于火災安全中存著很大的隱患，可能會導致火災現場多數的傷亡人員不是被燒死而是被毒氣窒息而亡。

隨著中國電力工業、數據通信業、城市軌道交通業、汽車業以及造船等行業規模的不斷擴大，對電線電纜的需求也將繼續迅速增長，未來電線電纜業有著巨大的發展潛力，而充分了解電線電纜的防火阻燃標準和等級對于相關行業人來講也變得越來越重要。
