家用電器采用的適配器已獲CCC認證，為何還被判不合格？

發布于：2022/6/15　來源：來源網絡　點擊：1312

案例問題

某菜板消毒器采用已獲CCC認證的適配器，在抽檢中被判不合格：保護阻抗僅由單一元件構成，不符合GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》標準22.42條款保護阻抗要有兩個元件的要求。

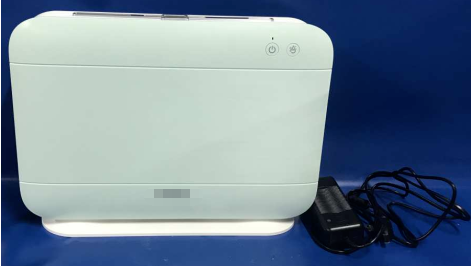

圖1  菜板消毒器及適配器配件

（圖片來源于實拍）

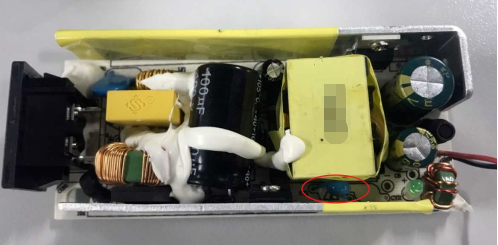

圖2 適配器內部一個Y電容跨接初、次級

（圖片來源于實拍）

有意見認為：如果適配器的保護阻抗不符合安規標準，CCC認證自然就不會通過，依據家用電器的標準檢測適配器是不合理的，家用電器的標準應檢測的是“菜板消毒器”，不是“適配器”。不合格的判定是適用標準有誤，屬錯判，這種意見合理嗎?



案例分析

筆者個人認為這種意見不合理，理由如下：

1. 不是“所有的”適配器都是CCC目錄內，有的在目錄內，有的不在。

國家認監委公告規定音視頻和信息設備的適配器在CCC目錄內，而家用電器的適配器不屬于CCC目錄。

2020年第18號《市場監管總局關于優化強制性產品認證目錄的公告》及附件《強制性產品認證目錄描述與界定表（2020年修訂）》規定在CCC目錄內的適配器有：

●0807音視頻設備配套的電源適配器（含充/放電器）；

●0907計算機內置電源及電源適配器充電器（內容詳見下文）。

值得指出的是，CCC目錄中沒有“家用電器用的適配器”。

2.CNCA/TC04國家認監委家用電器專家組TC04-2014-02《關于家用和類似用途設備強制性產品認證關鍵元器件和材料相關要求的技術決議》規定家用電器用的“電源適配器”適用標準是：GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（內容詳見下文）。

3. 關于“保護阻抗”這個問題，家用電器的標準和音視頻信息設備的標準要求有差異（內容詳見下文）。

IEC 61140《電擊防護-安裝和設備的通用問題》基礎性標準要求保護阻抗需由兩個元件組成，然而如果元件已獲得IECQ認證，它允許只有一個組件。對于作為保護阻抗組件的電容器的標準是IEC 60384-14，標準IEC60384-14的3.4批準試驗中有兩個部分可以選擇：

——3.4.1涉及安全的批準試驗

——3.4.2鑒定批準試驗

對于IECQ認證，需要按照3.4.2“鑒定批準試驗”測試（型式試驗+每3個月工廠檢查 +抽樣全項目測試）。

假設Y1電容型式試驗費用為1萬元RMB，工廠檢查費用0.3萬RMB，那么按IECQ認證模式第一年費用為：型式試驗1 + （0.3+1）×3= 4.9萬RMB

以后每年維護證書費用為：（0.3+1）×4= 5.2萬RMB

而一般第五種模式認證（型式試驗+首次工廠檢查+獲證后監督）第一年費用為：型式試驗1 + 0.3 = 1.3萬RMB

以后每年維護證書費用為：0.3 ×4= 1.2萬RMB

可見IECQ認證與一般第五種模式認證Y1電容費用相差巨大，市場上幾乎沒有看見經IECQ認證的Y1電容產品。

面對現實的這種情況，雖然基礎性標準規定了“兩個元件”和“IECQ認證的一個元件”保護阻抗兩種方法/方案，IEC/TC108制定的信息設備IT、音視頻AV產品標準仍接受第五種認證模式的1個Y1電容器或2個Y2電容串聯跨接雙重絕緣/加強絕緣，而IEC/TC61制定的家電產品標準明確只采取第一種方案“兩個元件”，不采納基礎性標準中“沒有現實意義的”第二種方案。

筆者個人認為，不同體系標準之間的這種不協調在可預見的相當長時間會客觀存在。

綜上所述，案例問題的產品是家用電器，適配器適用GB 4706.1-2005標準，人手摸到的直流插頭與帶電部件之間跨接一個Y電容是標準定義的保護阻抗，只有一個電容沒有兩個電容串聯組成，不符合GB 4706.1-2005標準22.42條款“保護阻抗應至少由兩個單獨的元件構成”的要求。

法律-法規-技術協調標準

CNCA/TC04國家認監委家用電器專家組TC04-2014-02《關于家用和類似用途設備強制性產品認證關鍵元器件和材料相關要求的技術決議》

元器件類別	元器件名稱	對應標準	送樣數量	分類	備注
其它	電源適配器	隨整機測試/ GB4706.1		B類	隨整機測試時，整機型式試驗報告中需列出適配器內部關鍵件；獲得認證時，型式試驗報告中可僅列出適配器。簡化流程適用性見 2.4.4

信息來源：http://www.cnca.gov.cn/bsdt/ywzl/qzxcprz/jszjz/tc04/

2020年第18號《市場監管總局關于優化強制性產品認證目錄的公告》及附件《強制性產品認證目錄描述與界定表（2020年修訂）》

戳此查看:《最新強制性產品認證目錄已公布！共17大類103種產品》

產品種類及代碼	對產品種類的描述	產品適用范圍	對產品適用范圍的描述或列舉	備注
55.電源（0807、0907）	直接與交流電網電源連接，輸出可配接音視頻產品，具有電壓轉換功能的設備，包括供電性質和電氣參數轉換。	音視頻設備配套的電源適配器（含充/放電器）（0807）	音視頻設備配套的電源適配器、充/放電器、電源轉換器等。	適用標準： GB 8898 GB/T 13837 GB 17625.1
	直接與電網電源連接，輸出可配接信息技術設備產品，具有電壓轉換功能的設備，包括供電性質和電氣參數轉換。	信息技術設備配套的適配器（含充/放電器）（0907）	信息技術設備配套的電源適配器、充/放電器、電源轉換器等。	1. 適用標準： GB 4943.1 GB/T 9254 GB 17625.1 2. 不包括專為干電池充電的充電器。
	適用于安裝在額定電流小于等于6A計算機或服務器內部的電源。	計算機/服務器內置電源（0907）	計算機/服務器機內電源（帶機內外守則或不帶機內防護外殼）。	適用標準： GB 4943.1 GB/T 9254 GB 17625.1



GB 4706.1-2005《家用和類似用途電器的安全 第1部分：通用要求》（IEC 60335-1:2004，IDT ）標準

3.3.6保護阻抗 protective impedance

連接在帶電部件和Ⅱ類結構的易觸及導電部件之間的阻抗，在正常使用中及器具出現可能的故障狀態時，它將電流限制在一個安全值。

22.42 保護阻抗應至少由兩個單獨的元件構成，這些元件的阻抗在器具的壽命期間內不可能有明顯的改變。如果這些元件中的任何一個出現短路或開路，則8.1.4中規定的值不應被超過。

注：符合GB 8898(eqv IEC 60065）的14. la）的電阻和符合GB/T 14472(idt IEC 60384-14）的Y級電容器認為是足夠穩定的阻抗元件。

通過視檢并通過測量確定其是否合格。

GB 4943.1-2011《信息技術設備 安全 第1部分：通用要求》標準

1.5.6 橋接絕緣的電容器

連接在一次電路中兩根相線之間的或連接在一根相線和中線之間或連接在一次電路和保護地之間的電容器應當符合GB/T 14472的一個分類別的有關要求，并按其額定值使用。這個要求也適用于橋接設備中其它地方的雙重絕緣或加強絕緣的電容器。GB/T 14472的4.12規定的穩態濕熱試驗的具體要求應當如下：

溫度：40℃±2℃；

相對濕度：93％±3％；

試驗周期：21天。

……

表1D 電容器應用的參考示例

交流電網電源電壓Vr.m.s.小于和等于	過電壓類別	電網電源瞬態電壓kV	被橋接的絕緣	電容器的類別	電容器的數量
……
300	II	2.5	B或S	Y2	1
	II	2.5	D或R	Y1	1
	II	2.5	D或R	Y2	2
表中的數值適用于功能絕緣（F）、基本絕緣（B）、附加絕緣（S）、雙重絕緣（D）和加強絕緣（R）。
